光伏物联网监控系统

系统简介
光伏物联网监控系统实现了对光伏发电站的远程在线监测、跟踪、状态确认和控制及高效节能运行。从而提高光伏发电站设备的资源利用率和生产力水平，有效提高设备运行安全性、任务可靠性以及降低系统全寿命周期费用，有利于预防光伏发电设备恶性事故发生、避免人身伤亡及巨大经济损失。

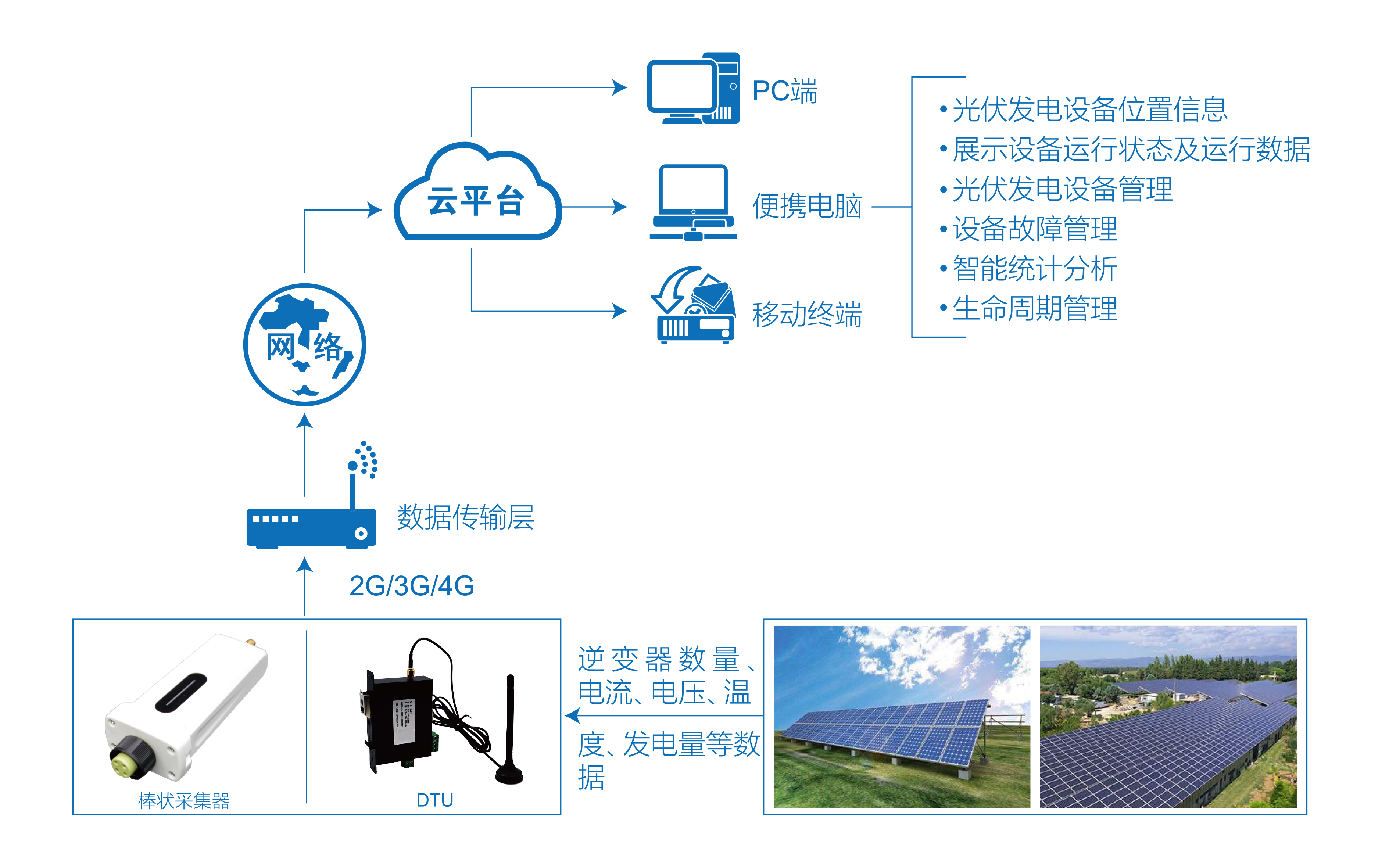

系统框图
光伏物联网监控系统由DTU、云平台、应用系统三部分组成。通过DTU将采集到的光伏发电设备各种数据上传到云平台进行存储、整理、分析，然后在通过应用系统将设备运行状态、地理位置、告警提示等信息展示给用户，实现光伏发电设备的远程智能化管理。

系统功能
1. 实时掌握光伏发电设备位置信息，并在地图上展示;
2. 实时监控并展示光伏发电设备运行状态及采集各种运行数据，包括逆变器数量、电流、电压、温度、发电量等数据;
3. 光伏发电设备管理，包括设备型号、设备参数、设备位置、设备投入时间等信息;
4. 设备故障管理，记录故障信息，并准确推送给相关工作人员，并生成故障统计报表方便工作人员分析消缺;
5. 智能统计分析，对于累计发电量、发电功率以及对应的节能指数等书籍以饼状图、曲线图、报表、表格等多方式展示，并结合大数据分析技术进行辅助决策;
6. 生命周期管理，根据设备维护周期，智能提醒客户进行设备维护或保养。

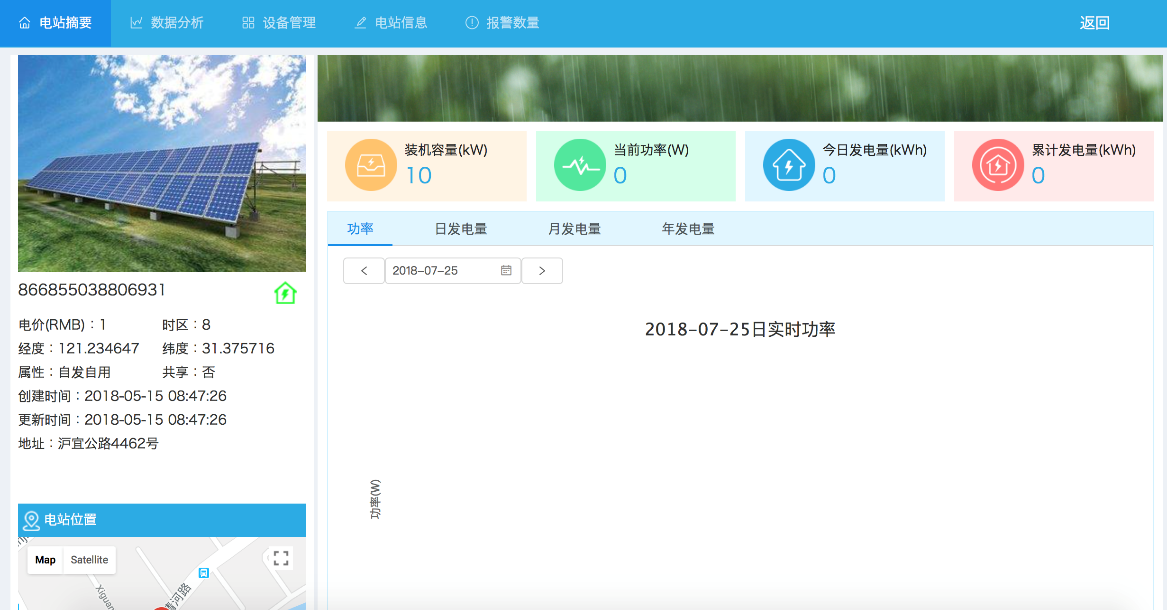

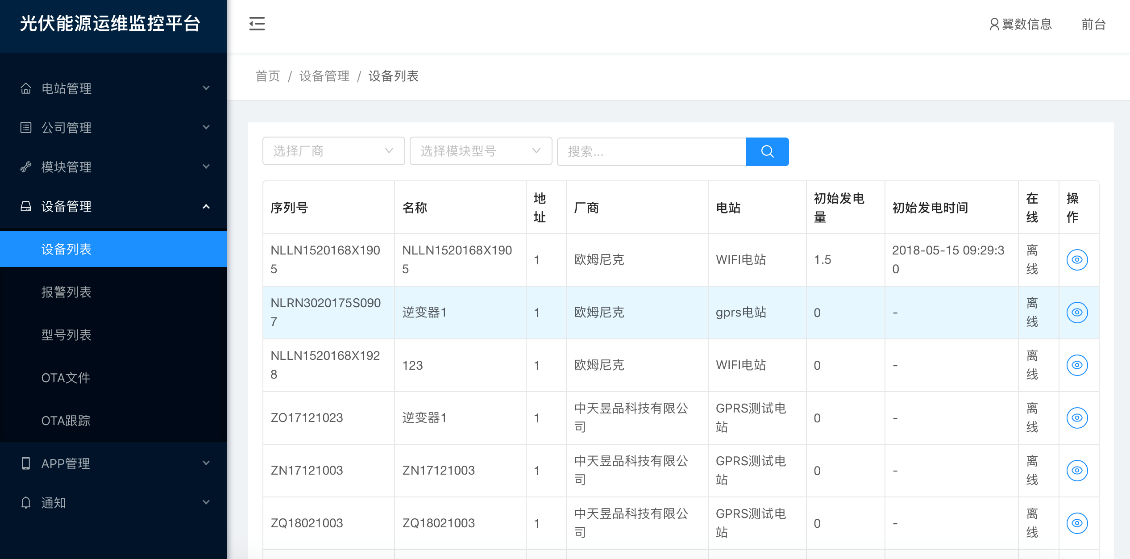

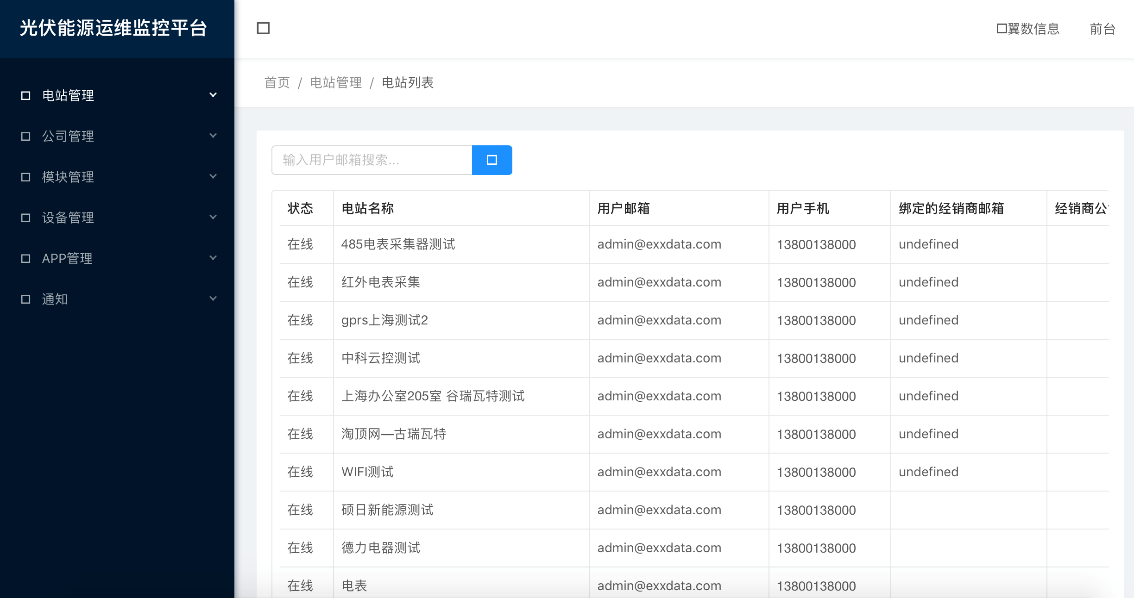

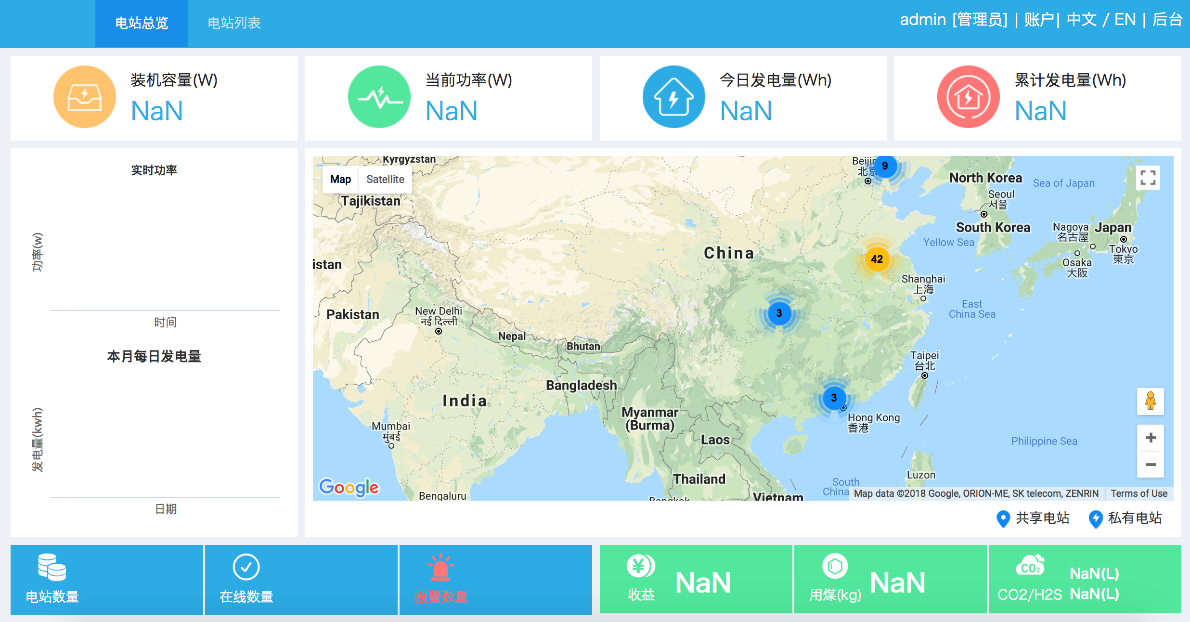

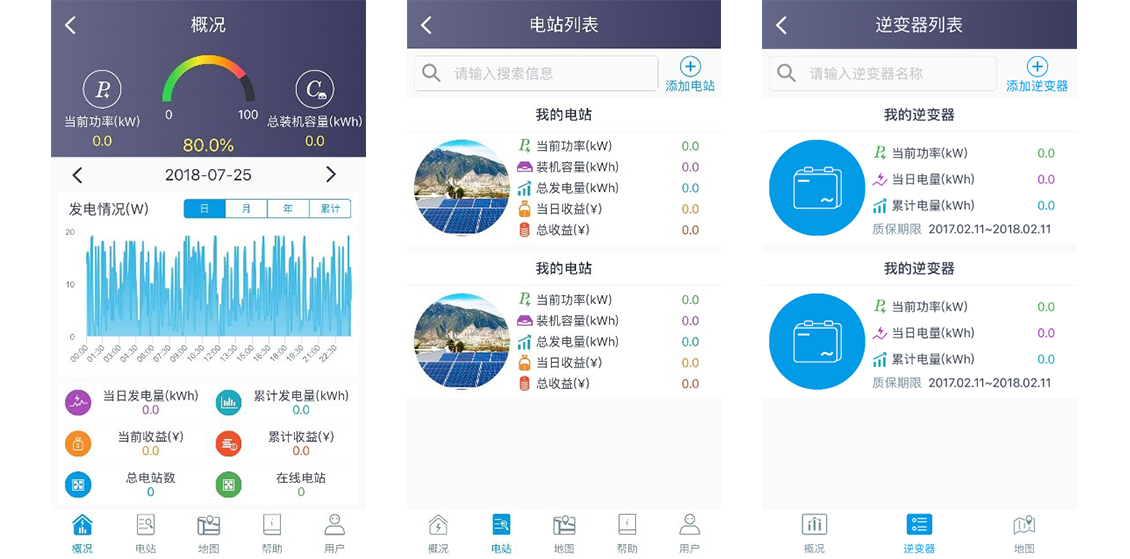

方案截图
以下是实际应用中，光伏物联网监控系统的效果展示：

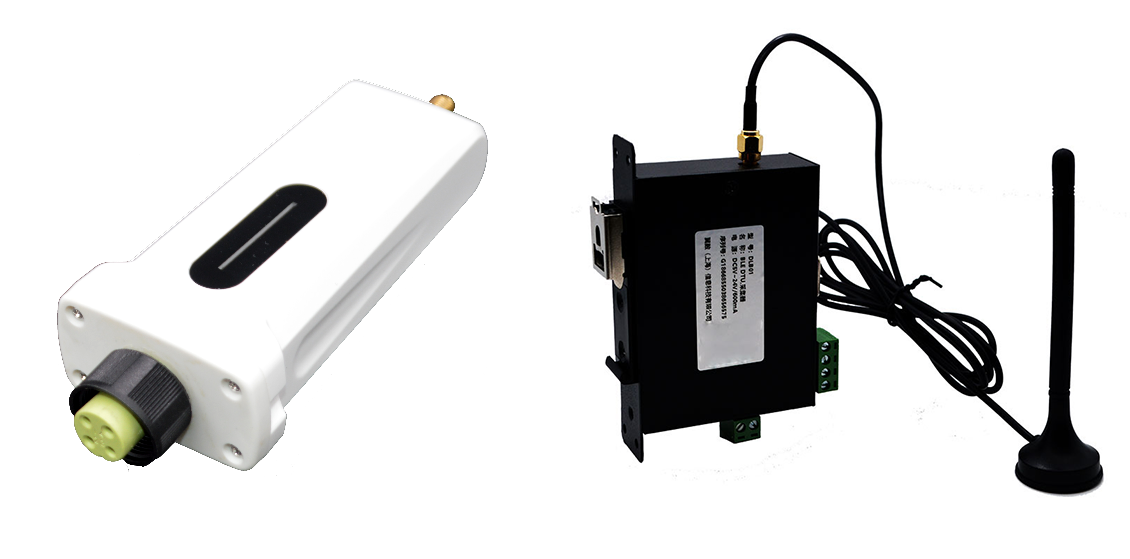

方案产品图

方案核心技术
1. 支持市面上90%逆变器接口协议，即插即用
2. 支持GPRS，wifi，lora，BT5.0等无线技术
3. 天线的定制化设计，保证数据传输的稳定性
4. 数据断点续传保证数据的连续性
5. 数据安全性，采用ssl加密技术，进行数据加密
6. 云端采用负载均衡，保证服务器的扩展性和并发性
7. 服务器国内外部署，保证全球应用
8. 私有云部署保证数据安全
9. 支持服务器的定制化服务

方案规格
1. 工作频段：GSM850，GSM900，DCS1800，PCS1900
2. 发射功率：Class 4(2W)和Class 1(1W)
3. 天线选项：外置天线
4. 数据接口：RS485,RS232,TTL
5. 工作电压：DC 5V~12V
6. 工作电流：40mA~100mA
7. 峰值电流：2A
8. 工作温度：-40℃ ~ +85℃
9. 存储温度：-45℃ ~ +90℃
10. 编码格式：CS-1，CS-2，CS-3和CS-4
11. 内嵌协议：TCP/UDP/FTP/HTTP等
12. GPRS数据下行传输：最大85.6kbps
13. GPRS数据上行传输：最大85.6kbps
14. 数据采集间隔：默认5分钟（可配置）
15. 串口通信速率：默认9600bps（可配置）
16. 尺寸（长*宽*高）：79mm*34mm*13.3mm±0.5
