光伏工商业屋顶 Lora 组网监控方案

系统简介
       众所周知，传统的分布式光伏监控系统环节，都是采取布线的模式进行逆变器数据的传输和汇总，并且还是串联式布线方式，而这种方式却带来了一个致命的缺点：线缆一个节点出问题，将导致全线崩溃。因为每一个逆变器都会接入到同一根电缆线，所以就有“一步走错，满盘皆输”的隐患。除了以上这个致命缺陷，布线模式也带来了施工及线缆成本问题，一个分布式光伏电站，需要支出很高的线缆成本，再加上工人施工的时间和人力成本，都将是一笔不小的支出。
       使用BCL03 Lora模块，应用在光伏监控上, 完美的解决了这个问题。该方案将光伏工商业屋顶上的光伏并网逆变器、汇流箱、气象站和电表等设备的数据收集起来，并用Lora传送到数据库。通过严密的加解密算法，保证数据传输的准确性。而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。本产品采用低功耗设计、性能稳定可靠、响应快、智能化程度高、易于安装和维护等特点。

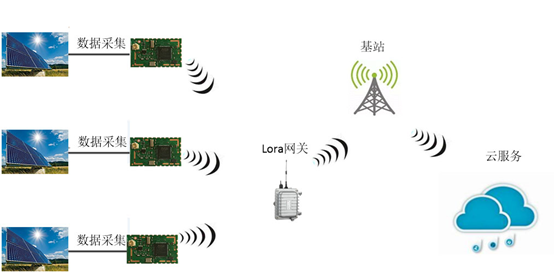

系统框图
       光伏工商业屋顶Lora 组网监控是基于BCL03 Lora模块设计的，采用了Lora私有组网协议,该模块也可以作为网关使用，大大的节省了成本。该方案实现了对光伏工商业屋顶的远程在线监测、跟踪、状态确认和控制及高效节能运行。从而提高光伏设备的资源利用率和生产力水平，有效提高设备运行安全性、任务可靠性以及降低系统全寿命周期费用，有利于预防光伏发电设备恶性事故发生、避免人身伤亡及巨大经济损失。


系统功能

1. Lora自组网具有很好的抗干扰性，信号穿透能力强，可以覆盖更大更复杂的环境
2. Lora自组网节点和网关端对端配对加密，提供了安全的数据交互通道
3. Lora自组网节点和网关之间的无线连接，替代了传统的双绞线，省去了布线的麻烦
4. Lora自组网网络内可以包含多种类型的设备，比如逆变器，气象站，电表等
5. Lora节点的无线固件升级功能。

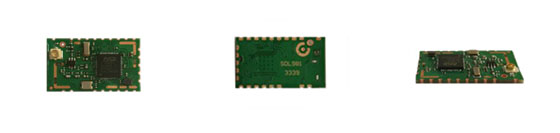

方案产品图


 方案核心技术

1. 采用mcu+Lora的全SIP解决方案
2. 采用了Lora私有组网协议
3. 低成本网关方案
4. 支持私有云部署
5. 支持客户定制
6. 支持远程升级

 方案规格

1. 接收电流：11mA
2. 发射电流：小于110mA
3. 休眠电流：2uA
4. 工作电压：DC 2.4V~3.7V
5. 工作温度：-40℃ to +85 ℃
6. 接收灵敏度：-140dBm
7. 调制速率：0.018~62.5Kbps
8. 发射功率：1~21dBm
9. 频率范围：150MHz~960MHz
10. 最大输出功率：21dBm
11. 前导码自动侦测
12. 嵌入式存储器（128KB flash、16KB SRAM）
