红外转GPRS抄表方案

系统简介
       随着国内智能化系统的日益发展和完善，在大多数的住宅、商场、工厂、办公场所等都开始安装远程抄表系统，作为现代化管理系统的重要组成部分，该系统发挥了相当重要的作用。尤其在分散的农村用电，或是油田、机场等特殊场所，施工布设有线通讯线路难度大，此时程抄表系统就充分就展示出了它的优势。
       使用自主开发的DLM100 GPRS红外电表采集器，应用在无线抄表上,具有远程监控，无线通讯，实时通讯，集中抄表等诸多优点。红外转GPRS抄表系统，完美解决了抄表问题，管理部门不必亲临现场去抄读用电量，同时还能监控下属单元的用电信息，何时何地哪里用了多少电等。便于分析统计及掌握线路用电状况, 兼容性强，灵活性高，使用简单便捷，是一套运用于智能化电能管理的理想产品。

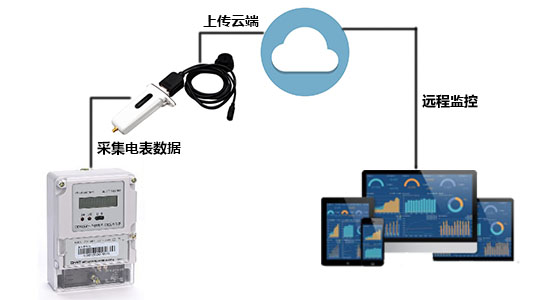

系统框图
       红外转GPRS抄表是基于DLM100 GPRS红外电表采集器设计的，具有远程监控，无线通讯，实时通讯，集中抄表等诸多优点。是智能化电网建设的新产物，其便捷的使用性能及超强系统功能是传统电表通讯网络所无法比拟的。


系统功能

1. 兼容市面上大多数电表数据协议
2. GPRS抄表可靠性高、实时性强、速率高
3. 减少布线, 建设成本少
4. 集中抄表范围广
5. 无线固件升级功能


方案产品图


方案核心技术

1. 采用485转远红外传感器与智能电表通信。
2. 支持智能电表通信协议DL/T645规约（97/07）。
3. 通过GPRS模块将数据直接传到客户云端。
4. 支持RS485，RS232，TTL电平的串口通信。
5. 支持USIM贴片卡或者插卡。
6. 高性能天线，支持内置或者外置天线。
7. 产品完全符合 RoHS 标准。
8. 支持远程固件升级。
9. 基于GPRS内部SDK开发，更稳定。
10. 支持客制服务器对接。

方案规格

1. 工作频率：四频(GSM850,GSM900,DCS1800,PCS1900),频段自动搜索,符合 GSM Phase 2/2+
2. 无线类型：GSM/GPRS
3. 硬件接口：RS485/RS232/TTL
4. 工作电压：DC 5V~12V
5. 工作温度：-40℃ to +85 ℃
6. 存储温度：-45℃ ~ +90℃
7. 串行波特率：2400-921600bps
8. 天线：内置或者外置天线
9. 尺寸（长*宽）：130mm*80mm*40mm±0.5
