PH值计

概述

自主研发第一代电子在线监测PH/ORP值，通过RS485或电流变送远传到监控室进行记录保存。
PH/ORP变送器是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或OPR值和温度的连续监测。
连续监测数据通过变送输出连接记录仪实现远传监控与记录，也可以连接RS485接口通过MODBUS RTU协议可方便联入计算机实现监控与记录。
根据水工业环境和特点结合国际供电标准，增加了低电压DC24V。

产品特点

1.板卡模块化设计，组装配置更加方便。
2.采用2.4寸12864 点阵屏。
3.采用隔离变送输出，干扰度更小。
4.采用隔离RS485通讯。
5.可进行PH/ORP的测量、温度测量、上下限控制、变送输出、RS485通讯。
6.可组态温度手动、自动补偿功能。
7.可设置高、低报警功能，及迟滞量。
8.可设置蜂鸣器、灯光报警开关功能。
9.增加万能密码功能。
10.可设置变送输出修正功能。
11.工业控制式看门狗，确保仪表不会死机。

产品参数

1. 测量范围：0-14（PH值）±0.02pH ，-1000-1000MV（ORP值）±1mV，
2.分辨率    ：  0.01，1mV
3.稳定性    ：  ≤0.02pH/24H, ≤3mV/24H
4.输入阻抗：  ≥10-12Ω
5.温度范围： 0-100℃，NTC10K
6.温度补偿： 0-100℃手动/自动
7.通信功能： RS485，Modebus协议
8.变送输出： 隔离变送4-20mA输出，最大环路750Ω，0.1%F.S
9.供电        ：AV220V±1%，50Hz
10.报警功能： 报警继电器AC250V，3A

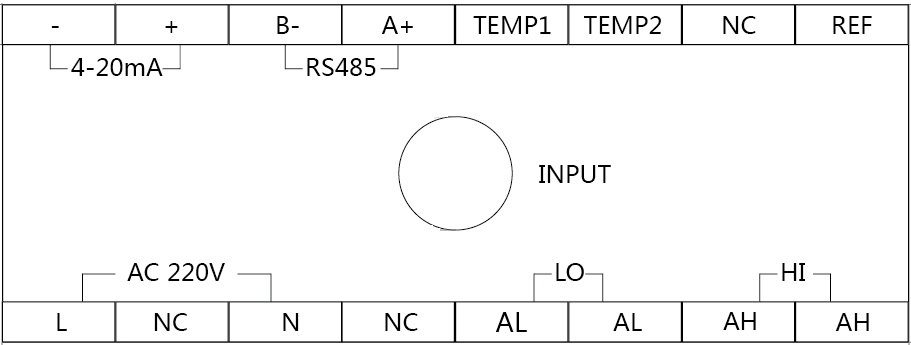

引脚定义

  INPUT：电极测量端
  REF：电极参比端
  NC：未定义
  TEMP2：温度补偿端2
  TEMP1：温度补偿端1
  RS485(A+)：RS485通讯接口A+
  RS485(B-)：RS485通讯接口B-
  4-20mA(+)：4-20mA输出端+
  4-20mA(-)：4-20mA输出端-
  AC220V(L)或（DC24V）：AC220V火线或（DC24V负极特殊型号）
  NC：未定义
  AC220V(N)或（DC24V）：AC220V火线或（DC24V正极特殊型号）
  NC：未定义
  LO(AL):低报警
  HI(AH):高报警
